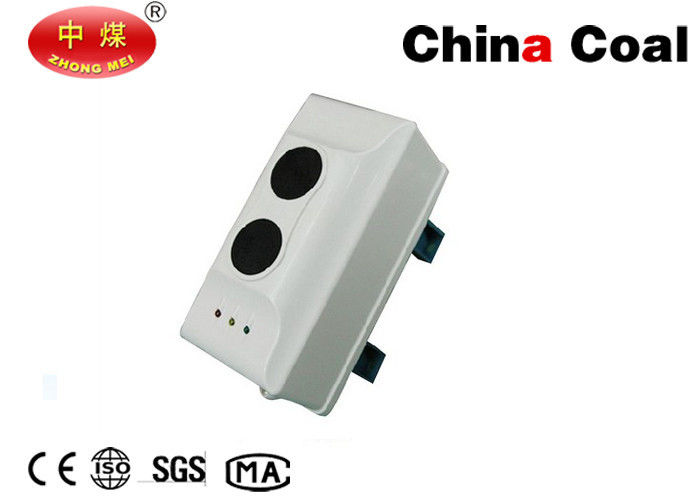

detector device

Operating Voltage

 DC16V~DC32V

Adjusting Angle

-6 DEG ~+6 DEG

External Dimensions

206mm×95mm×95 mm ( length×width×thickness )

 Material and Color

ABS, white

Weight

450g

Light path Length

8m~100m

Operating Current

monitoring current ≤12 mA ,
alarm current ≤22mA ,
debugging current ≤20mA

Indication of status

 of the detector

1) Debugging Status: the green, red and yellow indicator lamps light up or

flash in a specific mode.
2)  Normal monitoring status: the green indicator lamp flashes periodically.
3) Fire Alarm: the red indicator lamp keeps lighting ; the yellow indicator lamp

 blacks out. The fire alarm should be cancelled through being powered again.
4) Fault: the yellow indicator lamp keeps lighting; in case of fault recovery,

the fault signal of the detector is automatically cancelled by the detector.
5) If the light path is completely blocked, the detector reports a fault and the

yellow indicator lamp lights up.

Operating Environment

temperature - 10°C~+50°C relative humidity ≤95 % without condensation

Protective Area

the maximal protective area of the detector 14×100 = 1400 m2
